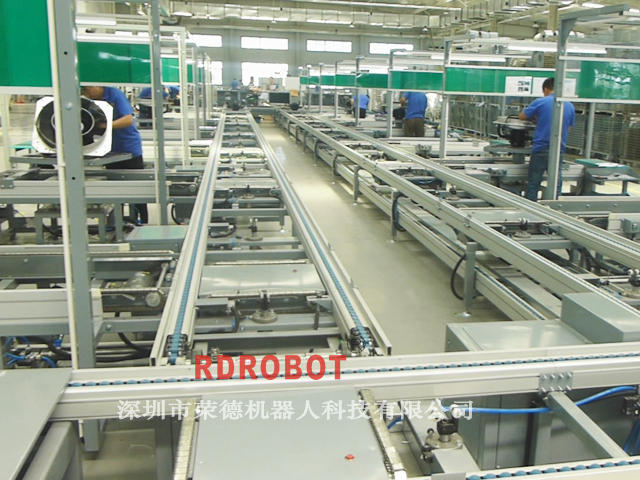

真空蝶閥自動裝配線裝引用標準及一般安全要求

蝶閥自動裝配線安全標準：符合《機械工廠安全性評價標準》、《關于安全性評價的補充標準》以及《生產設備安全衛生設計總則》、《電氣設備安全設計導則》；裝配、調試、維修、檢驗工位
的作業環境符合相關規范。

1.蝶閥裝配輸送線風險識別引用標準
（1）GB8196－2003《機械安全 防護裝置 固定式和活動式防護裝置設計與制造一般要求》
（2）GB14784－1993《鏈式輸送機 安全規范安全要求》
（3）《機械制造企業安全質量標準化考核評級標準》2005

2.蝶閥裝配輸送線一般安全要求
（1）輸送機在正常工作條件下應具有足夠的穩定性和強度。
（2）電氣裝置的設計與安裝必須符合GB 4064和GBJ 232的規定。
（3）輸送機上的移動部件無論是手動或自行式的都應裝設停車后的限位裝置。
（4）輸送機跨越工作臺或通道上方時，應裝設防止物料掉落的防護裝置。
（5）輸送機易擠夾部位經常有人接近時應加強防護措施。

2.4 架空線體必須有足夠的強度、剛度和穩定性，不會對人員安全威脅；專機和設備可能危及人身安全的地方有相應的防護裝置和安全警示標志。
2.5裝配線整體設計必需充分考慮產品運行平穩，保證操作人員及設備的安全，采取必要的防護。
2.7 精度要求：所有專機和機構的加工及線體安裝均應符合行業或企業標準或技術規范。

蝶閥自動裝配輸送生產線一般技術規范
3.1 設備零部件表面處理及顏色:
A.不銹鋼保持本色，鋁材表面陽極氧化。
B.鋼質機加工零部件表面除電鍍件外，其余作發黑/磷化處理。
C.鋼結構件表面烤漆處理。顏色如下：（甲方提供色樣）
?固定鋼結構件采用藍色RAL5010；
?夾具等運動結構件采用黃色RAL1023；
3.2 設備用電三相380V，采用三相五線制，保持相間負荷基本平衡，零線和地線分開，按規范保證接地可靠。

3.3 動力線顏色：動力火線：紅、黃、綠 ；動力零線：黑 ；保護地線：黃綠雙色。
3.4 選擇導線時，應留有充分的安全余量，導線穿越金屬物應有護套或護膠圈，且均應固定牢固。
3.5 電氣主、支干線路應置于線槽內，動力線與信號線要分開，做到布線平直、整齊、美
觀、清晰、便于維護和擴充，所有線端須做標號。
3.6 電氣系統對地絕緣電阻大于0.5MΩ。設備設置電氣接地，以保證安全。
3.7 控制系統必須保證當電源發生異常（突然斷電、來電）時，不得出現危險，當偶然發生誤操作時，也不造成危險。
3.8 設備自動控制部份應設自動或手動控制方式，便于維護、保養和調試。
3.9設備所有控制開關、按鈕、指示燈、急停開關、表頭等均應有明顯的中文標識，標識的字意容易理解。
3.10電氣主控制柜及分控柜默認顏色為：電腦灰（甲方提供色樣）控制柜安裝位置雙方協商確定。
3.11 線體氣路、電路總接口由甲方提供，具體位置及電纜預留長度等由雙方協商確定。

3.12系統氣路入口裝設氣路三聯件，具有放水功能。所有系統氣路不得有漏氣、漏油、漏水等異?，F象。
3.13氣路系統主管道采用國標鍍鋅管，與氣動元件連接采用軟氣管，顏色統一(藍色或黑色)。管路的布置盡量設在隱蔽處，以免影響線體美觀。

3.14各工位設置有一個5口二位插座和一個氣源快速接口及網絡接口，便于電動工具取電和氣動工具的取氣及生產系統的管理，位置要便于操作。
